Код товара: 00-00000413
Длина:
—
2.2 см.
Высота:
—
0.2 см.
Ширина:
—
9 см.
Описание

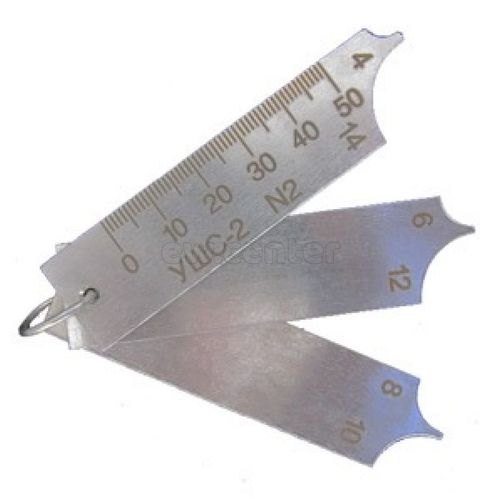

Шаблон сварщика УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14 мм в соответствии с требованиями СТБ 1133-98. Конструктивно шаблон УШС-2 состоит из 3 соединенных пластин с выточками разных диаметров. Каждая пластина имеет измерительную шкалу от 0 до 50 мм. Контроль с использованием шаблона УШС-2 ведется путем последовательного приложения пластин до выявления минимального зазора. Размер считается установленным, если длинная сторона лепестка и перемычка между его катетами прилегают к поверхности изделия без видимого зазора, а зазор между выточками лепестка и швом является минимальным. При несовпадении катета шва ни с одной из выточек, размер катета определяется опытным путем. Характеристики: Диапазон контролируемых катетов стыкового сварного шва – 4-14мм; Количество ступеней – 6; Точность изготовления - ±0,3мм; Средняя наработка на отказ – не менее 1000 условных циклов замеров.
Технические характеристики
Основные характеристики
Вес, кг
0.07
Тип
шаблон
Назначение
для определения катетов угловых сварочных швов
Диапазон контролируемых катетов стыкового сварного шва, мм
4-14
Ступенчатый контроль
6
Точность изготовления, мм
±0.3
